타워크레인
[자료출처 - 안전보건공단]
기초부, 마스트(Mast), 텔레스코픽 케이지(Telescopic Cage), 턴테이블, 운전실,
지브(Main Jib, Counter Jib)로 구성되며 지브에 설치된 트롤리의 훅에
양중물을 매달아 전·후·상·하로 움직이는 동작과 크레인 상부 전체 회전동작을 통해
현장 내 자재의 수직·수평 운반 및 이동을 담당하는 장비를 말한다.

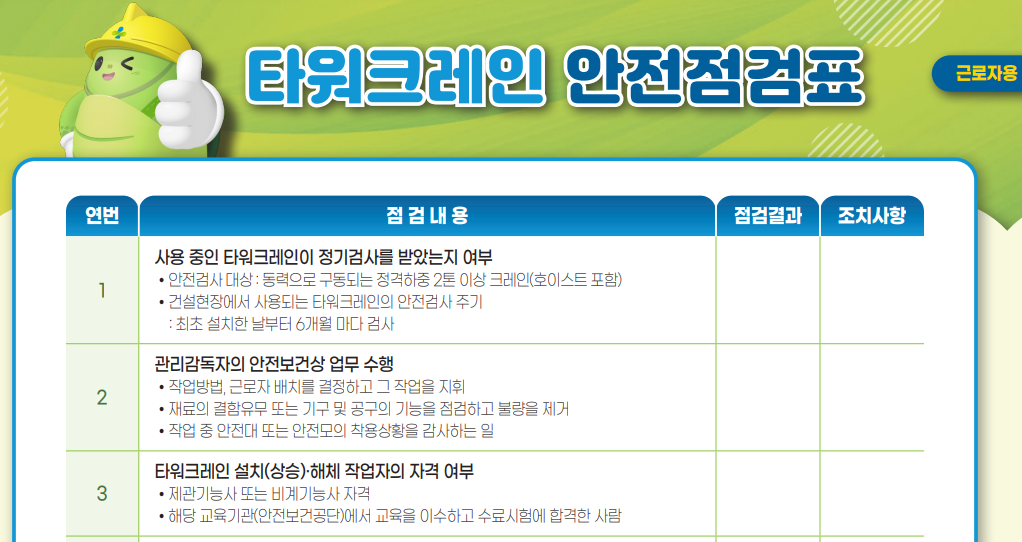

원심기 안전점검표 맨 하단 첨부🔽🔽🔽
타워크레인 주요 구조 부분
타워 마스트(Tower mast) | 타워크레인을 지지해 주는 기둥(몸체) 역할을 하는 구조물로써 한 부재의 단위 길이가 약 3~5m인 타워(단위 마스트)를 볼트나 핀으로 연결시켜 나가면서 설치 높이를 조정할 수 잇다. |
메인 지브(Main Jib) | 선회 축을 중심으로 한 외팔보 형태의 구조물로서 지브의 길이, 즉 선회 변경에 따라 권상하중이 결정된다. 풍하중 및 중량의 감소를 위해 트러스 구조로 되어 있으며, 트러스 내부에 트롤리 로프 안내를 위한 보조 풀리와 트롤리 윈치 점검을 위한 보도가 설치된다. |
카운터 지브(Counter Jib) | 크레인 전·후방의 균형 유지를 위하여 메인 지브의 반대편에 설치되는 지브로써 균형추(카운터 웨이트)와 윈치를 사용한 권상장치가 설치된다. |
카운터 웨이트(Counter weight:균형추) | 메인 지브의 길이에 따라 크레인 균형유지에 적합하도록 선정된 여러 개의 철근 콘크리트 등으로 만들어진 블록으로, 카운터 지브 측에 설치되며 이탈되거나 흔들리지 않도록 수직으로 견고히 고정된다. |
타워크레인 안전장치
과부하방지장치 | 타워크레인의 각 지브 길이에 따라 정격하중의 1.05배 이상 권상 시 과부하방지 및 모멘트 리미트장치가 작동하여 권상 동작을 정지시키는 장지 |
비상정지장치 | 동작 시 예기치 못한 상황이나 동작을 멈추어야 할 상황이 발생 되었을 때 정지시키는 장치로서 모든 제이회로를 차단시킴 |
훅 해지장치 | 와이어로프 훅에서 이탈되는 것을 방지하기 위한 장치 |
권상 및 권과 방지장치 | 전원회로의 제어를 통하여 타워크레인 화물을 운반하는 도중 훅이 지면에 닿거나 권상작업 시 트롤리 및 지브와의 충돌을 방지하는 장치, 일반적으로는 권상드럼의 축에 리미트 스위치를 연결하여 과권상 및 과권하시 자동으로 동력을 차단 |
충돌방지장치 | 타원크레인의 작업반경이 다른 크레인과 겹치는 구역 안에서 작업할 때 크레인 간의 충돌을 자동으로 방지하다록 하는 안전장치, 특히 동일 궤도상을 주행하는 타워크레인이 2대 이상 설치되어 있을 때 크레인 상호간 근접으로 인한 충돌 방지 |

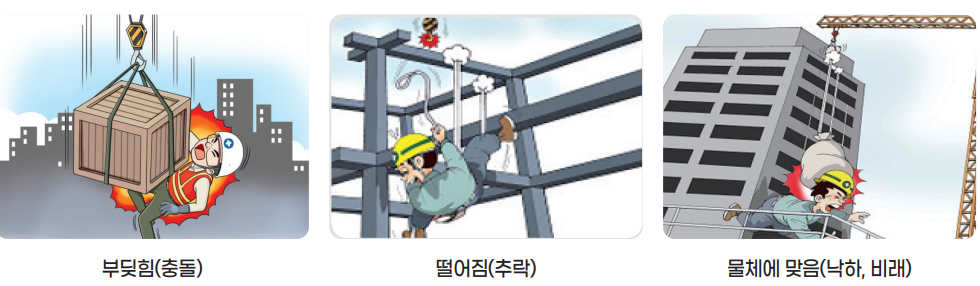

타워크레인 재해발생 유형
- 타워크레인 작업 반경 내에서 이동 중 인양되는 화물에 충돌
- 인양작업 중 실족하여 떨어짐
- 화물 인양작업 중 로프 파단으로 떨어지는 화물에 맞음

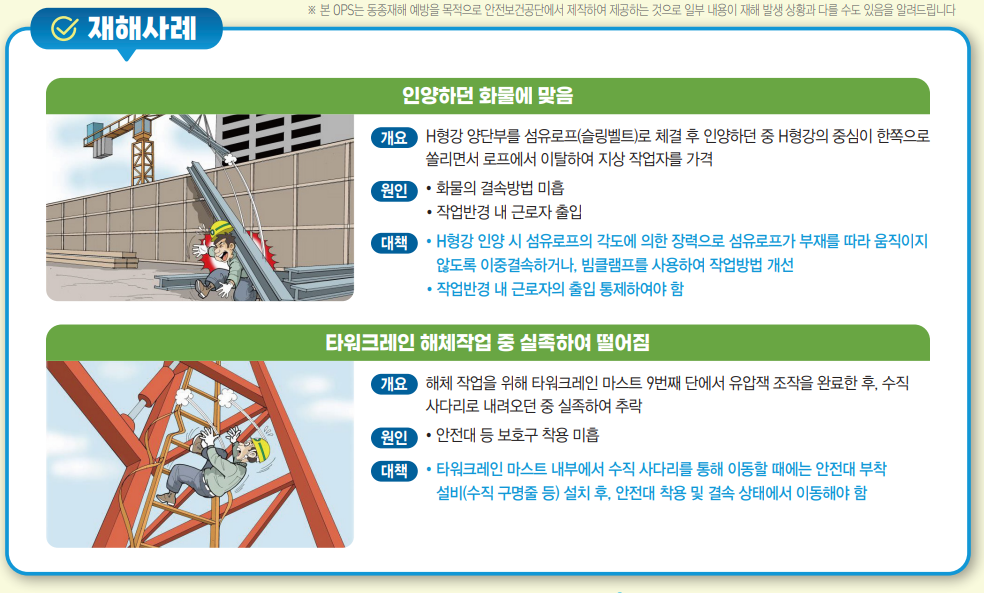

타워크레인 재해사례

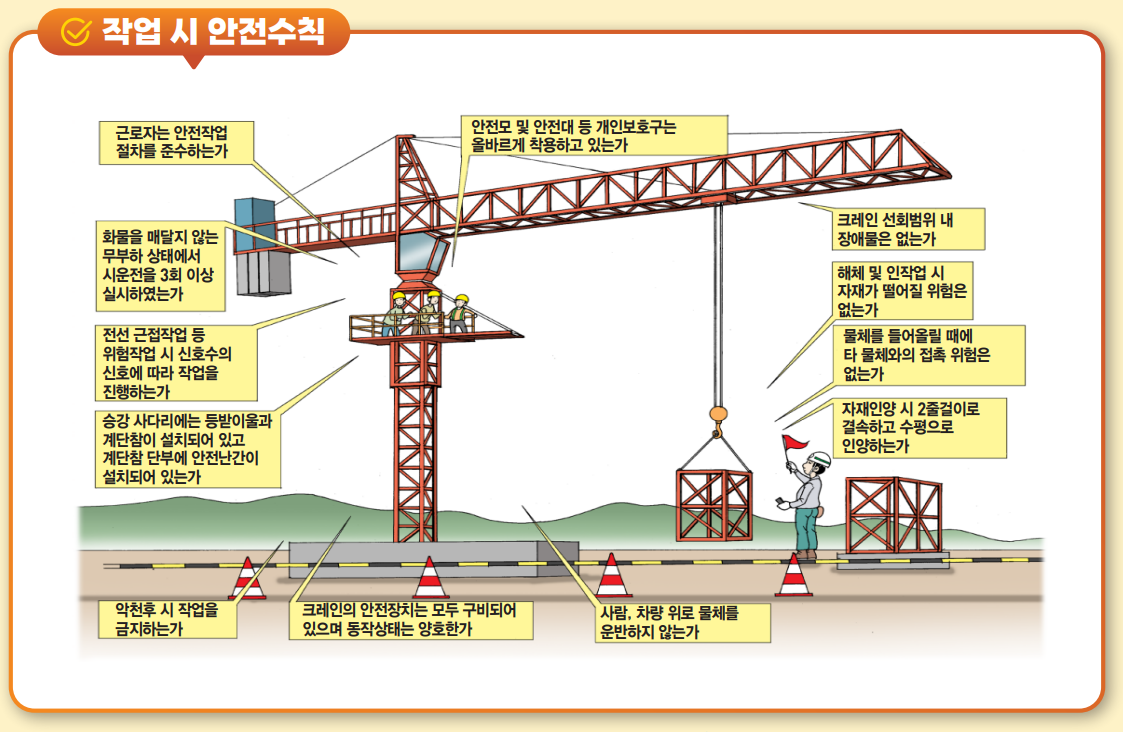

타원크레인 작업수칙
- 작업순서를 정하고 그 순서에 의하여 작업 실시
- 천둥, 번개, 돌풍이 불거나 비, 눈으로 기상상태가 악화되는 경우 작업중지
- 작업장소는 안전한 작업이 이루어질 수 있도록 충분한 공간을 확보하고 장애물이 없도록 함
- 들어 올리거나 내리는 기자재는 균형을 유지하면서 작업 실시
- 크레인의 능력과 사용조건에 따라 충분한 능력을 갖는 구조로 기초를 설치하고 침하 등이 일어나지 않도록 함
- 규격품인 조립용 볼트를 사용하고 대칭되는 곳을 순차적으로 결합 및 분배
- 텔레스코핑 작업은 해당 위치에서 순간풍속 10㎧초과 시 작업 중지
- 유압실린더와 카운터 지브가 동일한 방향에 놓이도록 함
- 선회 링 서포트와 마스트 사이의 체결 볼트 해제
[2023-교육혁신실-835] [2023-교육혁신실-835] 타워크레인_OPS_근로자.pdf
1.61MB
