사출성형기 안전작업(재해발생 유형, 재해사례, 점검항목, 안전점검표)

사출성형기 작업안전



사출성형기란 열을 가하여 용융 상태의 열가소성 또는 열경화성 플라스틱, 고무 등의

재료를 노즐을 통해 두 개의 금형사이에 주입하여

원하는 모양의 제품을 성형·생산하는 기계를 말한다.



사출성형기 안전점검표 맨 하단🔽🔽🔽

---

사출성형기는 안전검사 대상품목으로 안전검사를 실시하여야 합니다.

사출성형기 안전검사 바로가기

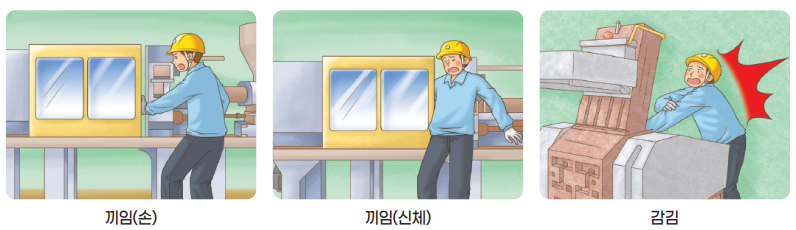

사출성형기 재해발생 유형

• 제품취출을 위하여 금형 금형사이에 손을 넣어 빼던 중 손이 끼임(손)
• 금형 점검 중 후진하는 이젝터와 금형 사이에 신체가 끼임(신체)
• 분쇄기에 스크랩이 걸려, 이물질 제거 중 손가락 감김

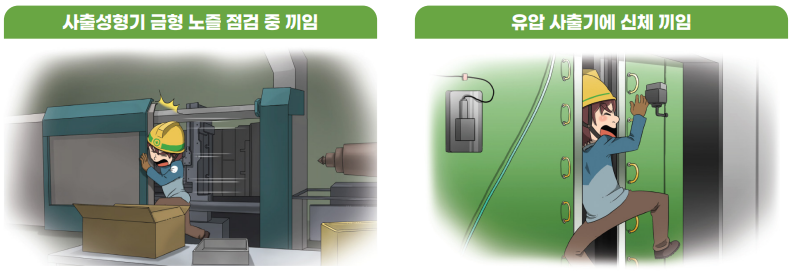

사출성형기 재해사례

✅ 사출성형기 금형 노즐 점검 중 끼임

• 개요 - 공장 내 사출성형 공정에서 성형품이 금형에서 낙하되지 않자 재해자가 안전문 연동 장치인 리미트 스위치를 무효화시킨 후 안전문을 열어놓고 막혀 있는 금형 노즐을 뚫어주는 작업을 하던 중 재해자의 신체일부가 금형 하부에 있는 낙하센서에 접촉하는 순간 금형이 전진하여 금형사이에 끼임
• 원인 - 성형기 안전문(게이트가드)의 연동장치 기능을 무효화시킴, 사출성형기의 점검·수리작업 시 전원을 차단하지 않음
• 대책 - 사출성형기의 안전문에 부착된 연동장치인 리미트 스위치를 항상 유효한 상태에서 사용하고 정상 작동여부 등을 확인하여야 함, 점검·수리를 위하여 작업자가 금형 사이에 출입할 경우 전원 스위치를 차단하는 등의 안전조치를 하여야 함

✅ 유압 사출기에 신체 끼임

• 개요 - 사출성형기의 사출조건 세팅을 위해 반자동 운전상태에서 사출기 금형 사이에 들어가 금형 상부의 타임밸브, 솔레노이드 등을 조정하던 중 갑자기 안전도어가 닫히면서 금형이 전진하여 상체가 금형 사이에 끼임
• 원인 - 금형 내 작업 중에 열려있던 안전도어가 외부충경으로 닫히면서, 반자동 상태의 사출성형기가 가동됨
• 대책 - 금형내부 작업은 사출성형기를 정지시키고 작업 실시, 사출성형기의 가동은 가동스위치 조작 시에만 가동하도록 회로구성 개선, 안전도어가 외부의 충경으로 닫히지 않도록 고정장치 설치

사출성형기 점검항목

✅ 작업 시 안전수칙

사출성형기를 사용하는 작업자는 금형의 이송, 용융물질의 비산, 가열실린더 및 유압호스 등에 의한 끼임, 화상, 충격 등의 위험을 방지하기 위하여 금형교환작업, 가동형 가드, 안전장치 등의 정상작동 여부를 반드시 확인하여야 한다.

✅ 금형교환 및 성형작업시

1. 금형의 보수·점검·교환작업 수행 시 반드시 가동형 가드를 개방
2. 금형의 보수·점검·교환작업 등 정상운전 이외는 손 또는 신체의 일부가 성형구역에 들어갈 때에는 주 전원 차단
3. 금형 등의 보수 작업 중 플레이트가 전진하는 것을 방지하기 위하여 유압회로에 남아있는 압력 제거

✅ 가동형 가드의 확인

1. 가동형 가드의 고정상태 확인 및 가드 개방 시 플레이트의 정지여부 확인
2. 가동형 가드와 연동되어 설치된 리미트 스위치를 작동시켜 스위치 접점이 정상작동 하는지 확인
3. 가동형 가드와 연동된 리미트 스위치를 작동시켜 리미트와 연동된 유압밸브의 정상작동 여부를 확인

✅ 비상정지장치 확인

1. 비상정지장치 스위치를 누르는 경우 플레이트의 전진 등 기계적인 동작이 정지되고 유압펌프 구동용 전동기가 정지하는지 확인

✅ 그 밖의 안전장치 확인

1. 형체기구부위 및 성형부 상부는 가동형 가드가 설치되지 않은 경우 고정형 가드가 추가로 설치되어 있는지 확인
2. 코어 및 배출부는 고정형 가드 또는 리미트 스위치가 설치되었는지 확인
3. 노출부 방호장치의 설치 여부를 확인하고 가드 개방 시 스크루 등 사출장치의 전진운동이 정지되는지 확인, 또한 고온 경고표지 부착 여부를 확인
4. 배출부 방호장치는 제품 배출부를 통해 위험부위에 접근할 수 없도록 설계되어 있거나 고정식 가드 또는 광전자식 안전장치가 설치되어 있는지 확인

사출성형기 ops(안전점검표).pdf

1.49MB
