프레스 안전작업



프레스란 동력에 의하여 금형을 사용하여 금속 또는 비금속물질을 압축·절단 또는 조형하는 기계로,

금형교환 및 수리·점검 작업 시 끼임 재해가 많이 발생하는 유해·위험기계로

해당 안전수칙 준수는 매우 중요하며, 산업안전보건법 및 안전보건기준에 관한 규칙에서도

안전수칙을 다수 정하고 있어 반드시 안전수칙을 준수하고 작업하여야 한다.



프레스 안전점검표 맨 하단 첨부🔽🔽🔽

---

프레스는 안전검사 대상품목으로 안전검사를 실시하여야 합니다.

프레스 안전검사 확인하기



사출성형기 안전점검표 확인 🔽🔽🔽

사출성형기 안전작업

---

프레스의 종류

• C형 프레임 프레스 - 프레임의 전면이 C형으로 개방되어 있으며 슬라이드의 위치가 프레스의 중심보다 앞쪽에 위치
• H형 프레임 프레스 - 프레임의 형상이 상자형이며 슬라이드의 위치가 프레스의 중심에 배치
• 4 주형 프레임 프레스 - 프레스의 상부구조인 크라운 부위와 하부구조인 배드 부위가 4개의 기둥에 의해 지지됨

프레스 재해발생 유형

• 불량품을 수동으로 재작업하는 공정에서 슬라이드가 하강하여 상금형과 트랜스퍼 사이에 끼임
• 프레스 공압을 제거하지 않은 상태에서 수리 중 슬라이드 상승으로 프레스 본체와 슬라이드 상부에 끼임
• 프레스 정비 작업 중 타 근로자의 임의 작동으로 인한 끼임

프레스 재해사례

✅ 상부 금형과 하부 금형 사이에 끼임

• 개요 - 유압프레스 금형수정을 위해 하부금형에 올라가 사포를 사용하여 상부 금형을 연마하던 중 상부금형이 하강하여 금형 사이에 끼임
• 원인 - 유압프레스의 상부 금형 불시 하강 위험방지를 위한 안전블록 미사용, 운전정지 미실시
• 대책 - 프레스 금형의 부착·해체·교체, 조정 등의 작업을 하는 경우 불시가동 방지를 위해 안전블록 설치, 운전 정지

✅ 하부 금형이 파손되면서 파편에 맞음

• 개요 - 작업 중 하부금형이 깨지면서 날아온 금형 파편에 가슴을 맞음
• 원인 - 프레스 금형 고정 방법 불량, 작업시작 전 금형 및 고정볼트 상태 점검 소홀
• 대책 - 금형 고정용 브래킷(물림판)을 이용하여 고정시킬 때 고정용 브래킷은 수평이 되게 하고 고정볼트는 수직이 되도록 함, 관리감독자기 지휘하여 실시하고, 작업 시작 전 금형 및 고정볼트 상태 점검 실시 후 점검 결과 이상이 발견되면 필요한 조치 실시

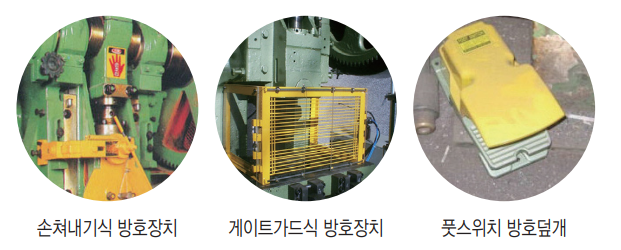

프레스 안전장치

• 방호장치 - 프레스의 종류는 다양하고 생상하는 제품의 따라 작업특성이 다르기 때문에 두 종류 이상의 방호장치 설치
• 풋스위치 상부에 방호덮개 - 실수에 의한 작동 또는 물건의 낙하로 인한 오작동 예방
• 안전블록 - 금형교체 시 슬라이드의 하강을 방지하기 위해 안전블록을 설치한 후 작업 실시
• 소재공급·취출 자동화 - 근로자가 직접 소재를 공급하거나 취출 하지 않도록 언코일러, 레벨러, 피더 등 설치

프레스의 안전장치

프레스 점검항목

✅ 프레스 작업 시 안전수칙

1. 금형 교환 등 정비작업 완료 후에는 안전장치의 성능을 점검한 후 시운전을 실시
2. 설비의 이상발견 즉시 보고 후 수리 및 정비
3. 금형 설치, 조정 등의 취급은 운전을 정지한 상태에서 실시
4. 플라이휠의 정지를 위하여 손으로 잡는 것 금지
5. 프레스의 클러치가 연결된 상태로 정지하여 두지 않음
6. 정지 중인 프레스의 페달은 절대로 밞지 않음
7. 안전장치 등은 관리감독자의 허가 없이 해체하거나 기능을 제거하지 않음
8. 안전장치를 해체한 경우 해체사유 종류 후 즉시 정상적인 기능이 유지되도록 원상 복구
9. 귀마개 등 개인보호구를 착용하고 작업을 실시

✅ 프레스 금형 설치 시 준수사항

1. 제작회사의 금형 설치 절차를 따름
2. 다이 정보판 또는 조립 설명서를 점검
3. 프레스 주변에 부품용기, 스크랩 용기, 공구 등 다이 설치 방해물 제거
4. 안전블록을 설치하고 차단·표지절차를 따름
5. 미세한 조정(설정) 작업은 두 손 사용 또는 작업자가 작동 지역 및 기타 위험 요소로부터 보호될 수 있는 위치에서 이루어져야 함
6. 프레스 작업 중 위험 지역에 출입제한 조치 실시
7. 모든 볼트와 클램프가 단단히 조여 있는지를 점검
8. 금형 조립 완료 후 적절하게 작동되는지를 점검
9. 운전자에게 안전운전 절차, 설치된 장치의 적절한 사용법, 기능에 대해 설명
10. 다이, 받침대 또는 프레스의 돌출된 부분으로부터 모든 공구와 장비를 치움

프레스 안전검표 🔽🔽🔽

프레스_OPS_안전점검표.pdf

1.58MB
